Станок тороидальной намотки ТОР-2

Станок тороидальной намотки предназначен для изготовления тороидальных (о-образных) трансформаторов (импульсных, выходных, высоковольтных). Производство трансформаторов один из самых трудоемких процессов изготовления электротехнического оборудования, потому что сделать тороидальный трансформатор без специального моточного оборудования соблюдая параметры намотки очень сложно. Предприятия, изготавливающие электротехническую продукцию, пользуются услугами намотки трансформаторов сторонних фирм, или могут купить свое оборудование для намотки трансформаторов, дросселей, катушек индуктивности. Станок тороидальной намотки со сменными головками, в отличии от другого моточного оборудования позволяет произвести намотку и изолирование трансформаторов для различных электротехнических изделий. Основное применение станка — это намотка трансформаторов, но он может применяться как оборудование для намотки катушек и как оборудование для намотки дроссселей.
Станок ТОР-2 может оснащаться любой из следующих намоточных головок:

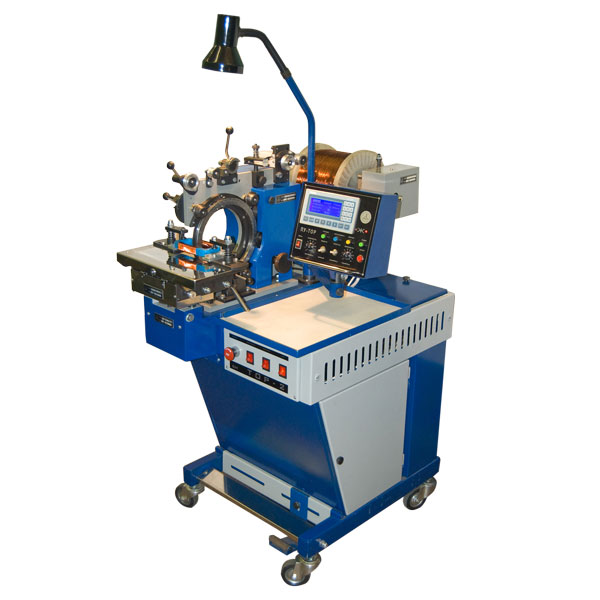

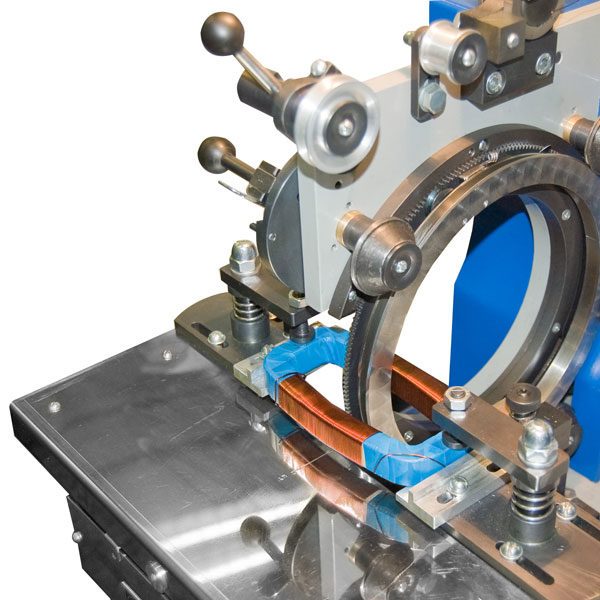

  • НГЗ 220 — намоточная головка с зубчатым приводом (намотка трансформаторов толстым проводом),

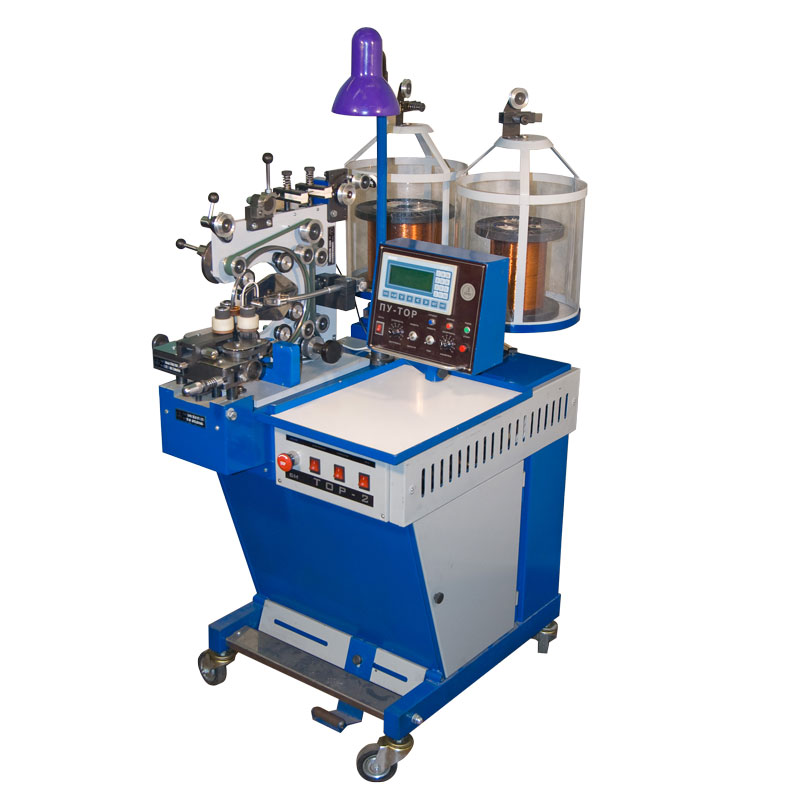

  • НГБ 220 — намоточная головка с бегунком (намотка трансформаторов тонким проводом),
  • НГР 220 – намоточная головка с ременным приводом (намотка небольших по размеру трансформаторов),
  • НГИ 220 — лентонамоточная головка (изолирование трансформаторов).

Общие технические характеристики на станок тороидальной намотки ТОР-2 с различными намоточными головками:

  1. Габариты: длина — 620 мм, ширина — 550 мм, высота — 1200 мм
  2. Электропитание — 220 В , 50 Гц
  3. Привод намоточной головки — асинхронный двигатель до 1 кВт/ч
  4. Привод сердечника — шаговый двигатель
  5. Вес, не более — 100 кг
  6. Вариант монтажа — напольный
  7. Объем памяти – до 100 программ
  8. Взаимозаменяемые сматывающие устройства: сматывающее устройство для изоленты, инерционное сматывающее устройство — до 25 кг, безинерционное сматывающее устройство
  9. Контроль шага намотки полностью автоматизирован
  10. Контроль реверсивной намотки — автоматический
  11. Ускорение — автоматическое
  12. Замедление — автоматическое
  13. Остановка для отвода — автоматическая
  14. Контроль сектора обмотки — автоматический
  15. Намотка изоленты — автоматическая

Станок тороидальной намотки ТОР-2 с намоточной головкой НГБ 220

  1. Диапазон наматываемых проводов — 0,1 . . . 0,5 мм
  2. Скорость намотки — до 600 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — до 200 мм
  5. Min внутр. диаметр трансформатора — до 15 мм
  6. Высота трансформатора — до 90 мм


Станок тороидальной намотки ТОР – 2 с намоточной головкой НГР 220

  1. Диапазон наматываемых проводов — 0,25 . . . 1,5 мм.
  2. Скорость намотки — до 600 об/мин.
  3. Диаметр магазина (шпули) — 220 мм.
  4. Мах внешний диаметр трансформатора — до 200 мм.
  5. Min внутр. диаметр трансформатора — до 8 мм.
  6. Высота трансформатора — до 90 мм.

Станок тороидальной намотки ТОР-2 с намоточной головкой НГЗ 220

  1. Диапазон наматываемых проводов — 0,3 . . . 2,0 мм
  2. Скорость намотки — до 200 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — до 200 мм
  5. Min внутр. диаметр трансформатора — до 25 мм
  6. Высота трансформатора — до 90 мм

Станок тороидальной намотки ТОР-2 с изолировочной головкой НГИ 220

  1. Ширина изоленты — 10 . . . 30 мм
  2. Скорость намотки — до 200 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — 200 мм
  5. Min внутр. диаметр трансформатора — 30 мм
  6. Высота трансформатора — 90 мм

Технико-экономические преимущества станка ТОР-2 с различными головками для намотки трансформаторов

  • стоимость оборудования, а также запасных частей и комплектующих на порядок ниже любых аналогичных импортных моделей моточного оборудования
  • производительность моточного оборудования, скорость намотки трансформаторов и изолировки трансформаторов на 30% выше импортных аналогов
  • гарантийное и послегарантийное обслуживание данного оборудования
  • территориальная близость и доступность Производителя к Заказчику
  • возможность освоения оператором данной модели и программного обеспечения за минимальный промежуток времени
  • возможность вносить конструктивные изменения по тех. заданию Заказчика под конкретные условия производства


Мы можем подобрать для вас обрудование для намотки по техническому заданию

Скачать техническое задание (.doc) (48 КБ)
